OceanBase监控对接Prometheus/Grafana

总结

本文讲介绍如何让OceanBase监控对接Prometheus和Grafana.

​
​

安装流程

大致过程, 分为3大步骤:

1. 安装oceanbase和obagent
2. 安装prometheus和grafana
3. 配置prometheus和grafana

安装OceanBase和Obagent

如何安装OceanBase 可以参考上一篇文章《OceanBase离线安装》, 本节重点介绍如何安装obagent, 可以参考文档使用 OBD 部署 OBAgent

OBAgent 是一个监控采集框架。OBAgent 支持推、拉两种数据采集模式，可以满足不同的应用场景。OBAgent 默认支持的插件包括主机数据采集、OceanBase 数据库指标的采集、监控数据标签处理和 Prometheus 协议的 HTTP 服务。要使 OBAgent 支持其他数据源的采集，或者自定义数据的处理流程，您只需要开发对应的插件即可。

obagent 的配置, 在原来的配置基础上, 增加了obagent的配置, 详情可以参考distributed-with-obproxy-and-obagent-example:

obagent:
  depends:
    - oceanbase-ce
  # The list of servers to be monitored. This list is consistent with the servers in oceanbase-ce.
  servers:
    - name: server1
      # Please don't use hostname, only IP is supported.
      ip: 172.19.33.2
    - name: server2
      ip: 172.19.33.3
    - name: server3
      ip: 172.19.33.4
  # Set dependent components for the component.
  # When the associated configurations are not done, OBD will automatically get the these configurations from the dependent components.
  depends:
    - oceanbase-ce
  global:
    # The working directory for obagent. obagent is started under this directory. This is a required field.
    home_path: /root/observer
    skip_proxy_sys_private_check: true

特别说明:

1. depends里面的 “oceanbase-ce” 的名字必须和配置文件集群的名字一致.
2. servers里面的配置必须与在配置文件中”oceanbase-ce”一节中servers 配置一摸一样
3. 记住home_path, 后续需要用到这个路径.

安装完成后, 可以执行“obd cluster display ” 看到obagent 已经启动了

obd cluster display obtest
Get local repositories and plugins ok
Open ssh connection ok
Cluster status check ok
Connect to observer ok
Wait for observer init ok
+-------------------------------------------------+
|                     observer                    |
+---------------+---------+------+-------+--------+
| ip            | version | port | zone  | status |
+---------------+---------+------+-------+--------+
| 172.30.62.210 | 3.1.1   | 2881 | zone1 | active |
| 172.30.62.211 | 3.1.1   | 2881 | zone2 | active |
| 172.30.62.212 | 3.1.1   | 2881 | zone3 | active |
+---------------+---------+------+-------+--------+

Connect to obproxy ok
+-------------------------------------------------+
|                     obproxy                     |
+---------------+------+-----------------+--------+
| ip            | port | prometheus_port | status |
+---------------+------+-----------------+--------+
| 172.30.62.213 | 2883 | 2884            | active |
+---------------+------+-----------------+--------+
+---------------------------------------------------+
|                      obagent                      |
+---------------+-------------+------------+--------+
| ip            | server_port | pprof_port | status |
+---------------+-------------+------------+--------+
| 172.30.62.210 | 8088        | 8089       | active |
| 172.30.62.211 | 8088        | 8089       | active |
| 172.30.62.212 | 8088        | 8089       | active |
+---------------+-------------+------------+--------+

安装prometheus和grafana

选择一台机器上安装prometheus 和grafana, 这台机器尽量不是observer 中的一台, 本例中, prometheus 和grafana 部署在obproxy机器上.

1. 从https://prometheus.io/download/ 上把prometheus 和alertmanager 下载下来, 本章将不介绍 alertmanager 怎么使用.
2. 从https://grafana.com/grafana/download?pg=get&plcmt=selfmanaged-box1-cta1 上下载grapha
3. 讲prometheus 和grafana 压缩包拷贝到obproxy 的机器上,
4. 解压prometheus 和grafana

# tar -xzf prometheus-2.31.0.linux-amd64.tar.gz
# tar -xzf grafana-enterprise-8.2.3.linux-amd64.tar.gz

配置prometheus和grafana

配置prometheus

1. 讲obagent上的prometheus 的配置文件给拷贝到prometheus 的安装目录中

# cd prometheus-2.31.0.linux-amd64
# mv prometheus.yml prometheus.yml.old
# scp -r observer001:/root/observer/conf/prometheus_config/* .

备注说明:

1. observer001 为安装obagent的一台机器
2. /root/observer 为之前在配置文件中, 配置obagent中配置的home_path路径
3. 从observer001 上会copy 过来几个文件, prometheus.yaml 和rules, rules 是存储拉取规则, prometheus 是配置prometheus的文件.

启动prometheus

nohup ./prometheus --config.file=./prometheus.yaml >> run.log 2>&1 &

检查run.log 可以查看运行日志. 正常情况下,

# curl http://localhost:9090/metrics

可以获得大量的数据.

配置grafana

# cd grafana-8.2.3/
# nohup bin/grafana-server > run.log 2>&1 &
# ps -ef|grep grafana

可以坚持run.log 或ps -ef|grep grafana 均可以查看到grafana 正常工作.

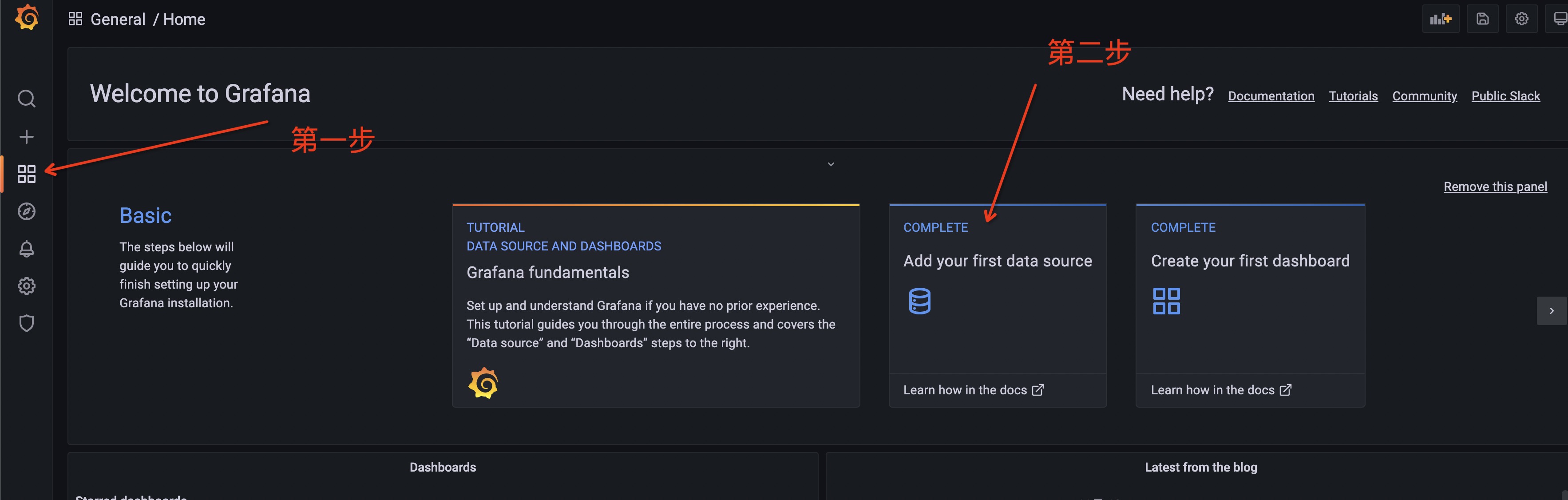

打开grafana 的页面, 第一次登录, 输入admin/admin, 然后设置管理员密码, 然后增加data source
​

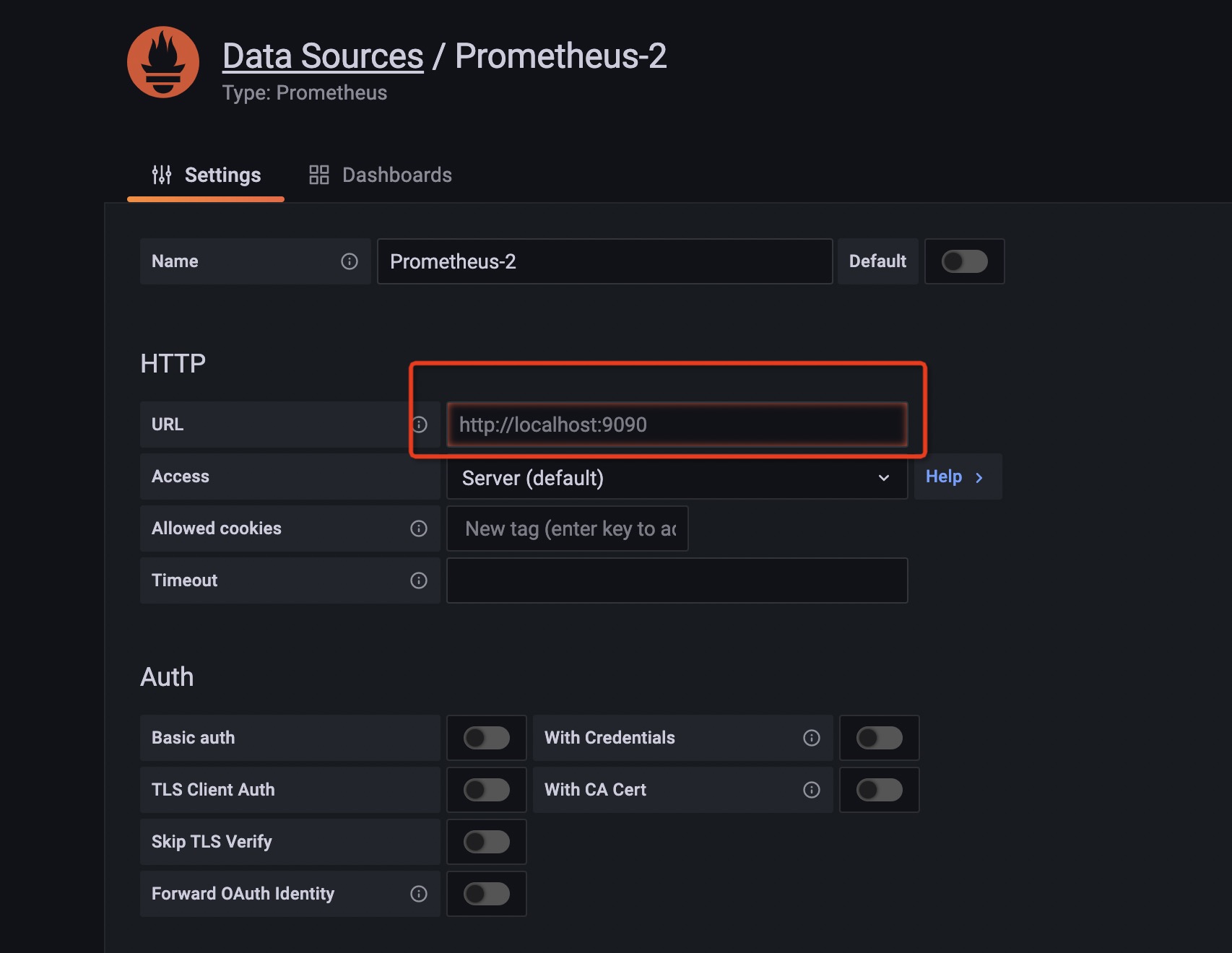

进入增加data source后, 选择prometheus, 然后进入配置prometheus 后, 关键设置url
​

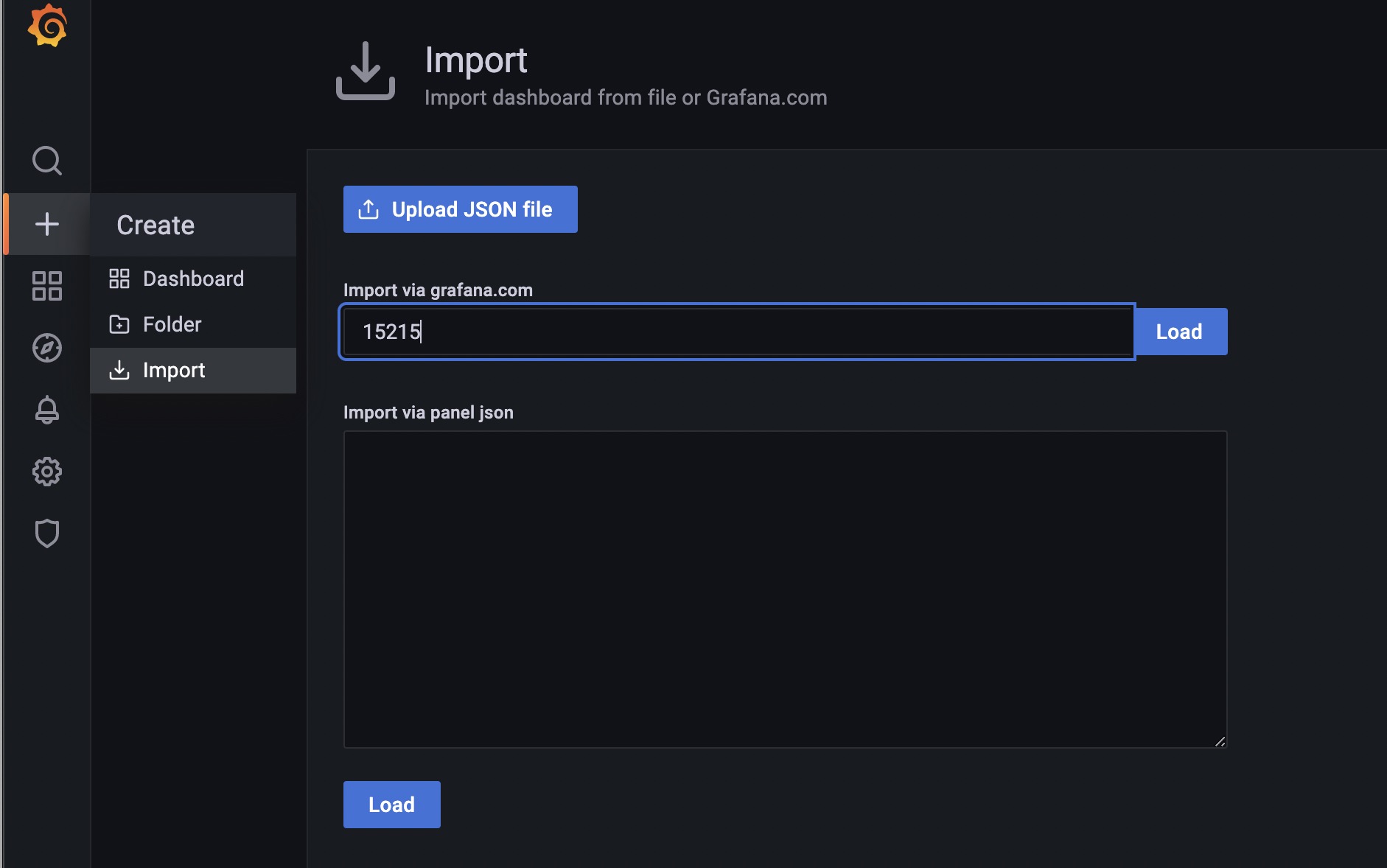

import 配置项
​

ob 已经提前准备好了 15215和15216 , 一个是监控oceanbase, 一个是监控host的.

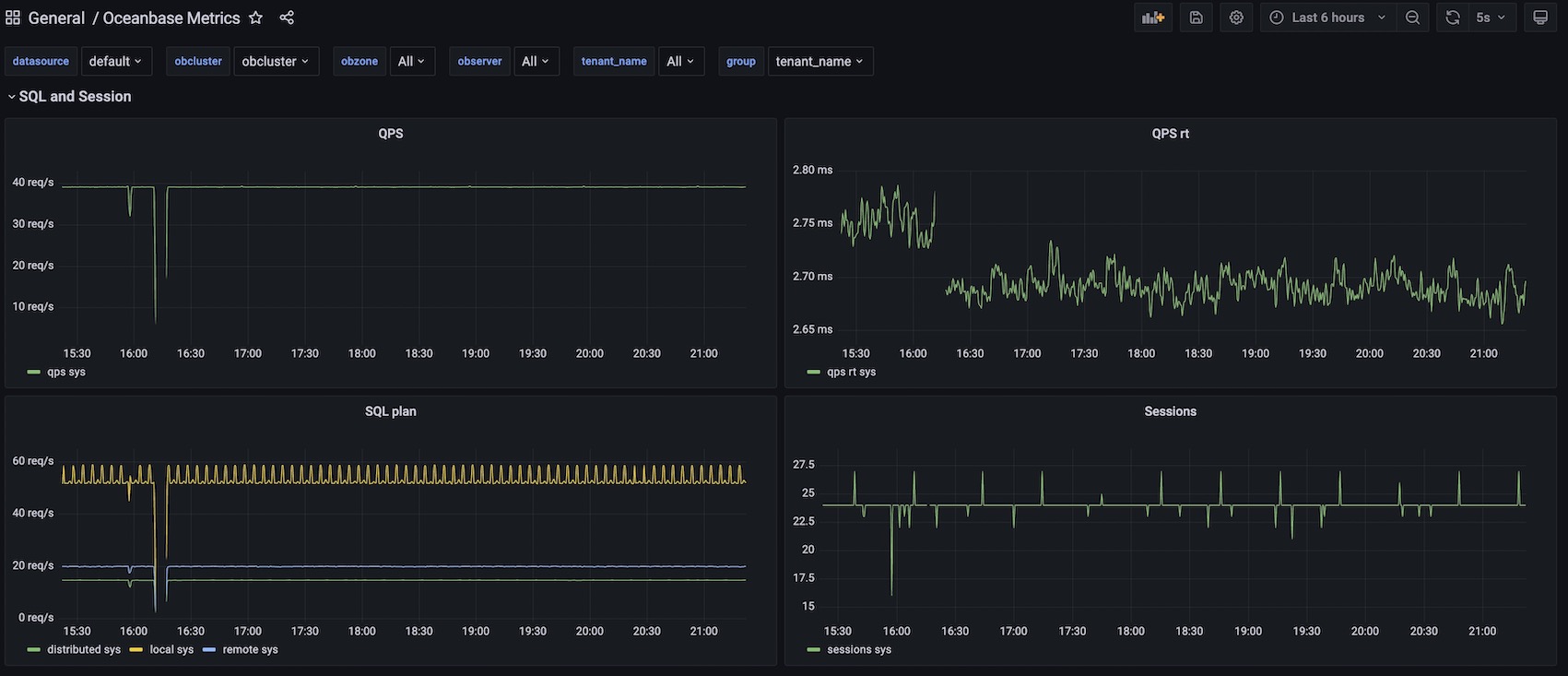

当加载好模版后, 在dashboard 就可以看到2个预设好的dashboard,

​

恭喜你, 已经完成配置oceanbase对接prometheus 和grafana
