《OceanBase开发者手册》之五 如何debug OceanBase

Abstract

《OceanBase开发者手册》 主要指导开发者如何参与到OceanBase 的研发, 铺平参与OceanBase 开发的准备工作遇到的问题, 当前章节大概这几篇文章, 未来可能会增加部分文章, 目前OceanBase 源码参考OceanBase 开源官网的《开源数据库OceanBase源码解读》 系列 :

1. 如何编译OceanBase源码
2. 如何设置IDE开发环境
3. 如何成为OceanBase Contributor
4. 如何修改OceanBase文档
5. 如何debug OceanBase
6. 如何运行测试
7. 如何修bug
   ​

本文将介绍如何debug OceanBase, 如何debug OceanBase, 推荐几种方式:

1. 使用vscode 远程debug OceanBase
2. 使用gdb 本地debug OceanBase
3. 在linux 环境下, 使用CLion 本地debug OceanBase

​

步骤

准备工作

debug OceanBase 有一个重要的步骤, 就是弄到oceanbase 的启动参数, 每台机器有每台机器的硬件配置, 也会导致启动参数是不一样的. 但做法基本类似.

1. 用OBD (https://github.com/oceanbase/obdeploy) 安装部署一套环境

1. 单机部署并且是联网环境, 请参考文档https://open.oceanbase.com/quickStart
2. 分布式环境或者离线部署, 请参考文档 https://open.oceanbase.com/docs/community/oceanbase-database/V3.1.1/deploy-the-distributed-oceanbase-cluster

2. 成功部署环境后, 编译debug 版本OceanBase 参考之前文档 《如何编译OceanBase源码》
3. 捕获oceanbase 的启动参数 (通过‘ps -ef|grep observer’).
4. (可选)在分布式环境下, 用编译好的binary observer 去替换 用obd 安装部署的observer

我在我的单机测试环境下, 我用OBD安装部署OceanBase后, 我的OceanBase的启动参数是

observer -r xxx.xxx.xxx.xxx:2882:2881 -o __min_full_resource_pool_memory=268435456,enable_syslog_recycle=True,enable_syslog_wf=True,max_syslog_file_count=4,memory_limit=69G,system_memory=27G,cpu_count=19,datafile_size=1029G,clog_disk_utilization_threshold=95,clog_disk_usage_limit_percentage=98 -z zone1 -p 2881 -P 2882 -n obcluster -c 1 -d /home/xxxxxxx/observer/store -i em1 -l INFO

vscode 调试

1. 搭建remote 链接环境

1.1 建立开发机到测试机的信任登录, 参考 文档 https://open.oceanbase.com/docs/community/oceanbase-database/V3.1.1/optional-set-password-free-ssh-logon
1.2 搭建vscode 的remote debug 环境  “Remote-SSH: Connect to Host...”, 参考文章 https://blog.csdn.net/zbbzb/article/details/102957076/ 进行配置

2. remote ssh 连接远程机器

Ctril + p
选择Remote-SSH:Connect to Host

3. 打开对应的源码目录

4. 参考之前文章 介绍 《如何编译OceanBase源码》

5. 设置debug 启动参数, 在菜单栏 “Run” –> “Add Configuration”, 如果之前已经设置过, 修改启动参数就是 菜单栏 “Run” –> “Open Configurations”

我的 配置是

{
    // Use IntelliSense to learn about possible attributes.
    // Hover to view descriptions of existing attributes.
    // For more information, visit: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [

        {
            "name": "observer",
            "type": "cppdbg",
            "request": "launch",
            "program": "${OB_SRC_DIR}/build_debug/src/observer/observer",
            "args": ["-r", "${IP}:2882:2881", "-o", "__min_full_resource_pool_memory=268435456,enable_syslog_recycle=True,enable_syslog_wf=True,max_syslog_file_count=4,memory_limit=69G,system_memory=27G,cpu_count=19,datafile_size=1029G,clog_disk_utilization_threshold=95,clog_disk_usage_limit_percentage=98", "-z", "zone1", "-p", "2881", "-P", "2882", "-n", "obcluster", "-c", 1, "-d", "/home/XXX/observer/store", "-i", "em1", "-l", "INFO"],
            "stopAtEntry": true,
            "cwd": "${OB_SRC_DIR}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb",
            "setupCommands": [
                {
                    "description": "Enable pretty-printing for gdb",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ]
        }
    ]
}

备注: 这个里面有arg的参数来自于第一步的准备工作中获取的启动参数, 每台机器有每台机器的配置, 笔者的参数如下, 其中:

1. ${OB_SRC_DIR} 为源码目录, ${IP} 为observer 的绑定ip
2. 需要设置“cwd”, 为${OB_SRC_DIR}
3. 建议设置“stopAtEntry” 为true
4. 在args 参数中, 其中 -d 设置的目录 "/home/xxxxx/observer/store", 需要设置为真实的参数
5. 在args 参数中, 其中-i 设置的设备名称 "em1", 为ip 对应的设备名称

6. 开始debug, 点击菜单 “Run” –> “Start Debugging”.

直接用gdb 本地调试

1. 登录remote 机器, 并进入${OB_SRC_DIR} 源码目录

2. 参考之前文章 介绍 《如何编译OceanBase源码》

3. 修改 用户目录下的.gdbinit, 添加下面一行, 其中${OB_SRC_DIR}需要换成OB 源码根目录

add-auto-load-safe-path ${OB_SRC_DIR}/.gdbinit

4. vi ${OB_SRC_DIR}/.gdbinit

file build_debug/src/observer/observer
set args "-r", "XXX.XXX.XXX.XXX:2882:2881", "-o", "__min_full_resource_pool_memory=268435456,enable_syslog_recycle=True,enable_syslog_wf=True,max_syslog_file_count=4,memory_limit=69G,system_memory=27G,cpu_count=19,datafile_size=1029G,clog_disk_utilization_threshold=95,clog_disk_usage_limit_percentage=98", "-z", "zone1", "-p", "2881", "-P", "2882", "-n", "obcluster", "-c", 1, "-d", "/home/longda/observer/store", "-i", "em1", "-l", "INFO"
b main
r

备注: 这个里面有args的参数来自于第一步的准备工作中获取的启动参数, 每台机器有每台机器的配置, 笔者的参数如下, 其中:

1. ${OB_SRC_DIR} 为源码目录, ${IP} 为observer 的绑定ip
2. 需要设置“cwd”, 为${OB_SRC_DIR}
3. 当前的工作目录必须是${OB_SRC_DIR}
4. 在args 参数中, 其中 -d 设置的目录 "/home/xxxxx/observer/store", 需要设置为真实的参数
5. 在args 参数中, 其中-i 设置的设备名称 "em1", 为ip 对应的设备名称

5. 推荐使用tui
   tui是gdb自带的图形界面，比较直观，这里简单说一下切换方法和常用命令

1、gdb -tui + (可执行程序)  直接进入tui图形界面

2、gdb进入后，使用命令focus进入tui图形界面，或者使用快捷键：Ctl+x+a (注意按键顺序，记忆：x：focus，a：another)

3、在tui中使用相同的快捷键Ctl+x+a返回到gdb原生界面

4、在gdb中↑和↓切换上一个命令和下一个命令，但是在tui中只是控制代码视图。想达到切换命令的目的，使用Ctl+n （记忆：next）和Ctl+p（记忆：previous），这其实就是gdb的原生快捷键

6. 在源码目录下, 敲入gdb 即可启动gdb debug

gdb

clion 本地调试

clion 看源码非常方便， symbol 跳转非常友好， 而且天然code format 支持clang-format。 不过， 我没有试过clion 远程debug， 只试过本地clion debug， 不过如果想用clion 本地debug oceanbase， 则开发机器得运行linux。
clion 是debug 中最舒服的方式， 但也是最复杂的方式， 要求也非常高

1. 参考之前文章 介绍 《如何编译OceanBase源码》
2. 配置 clion的cmake

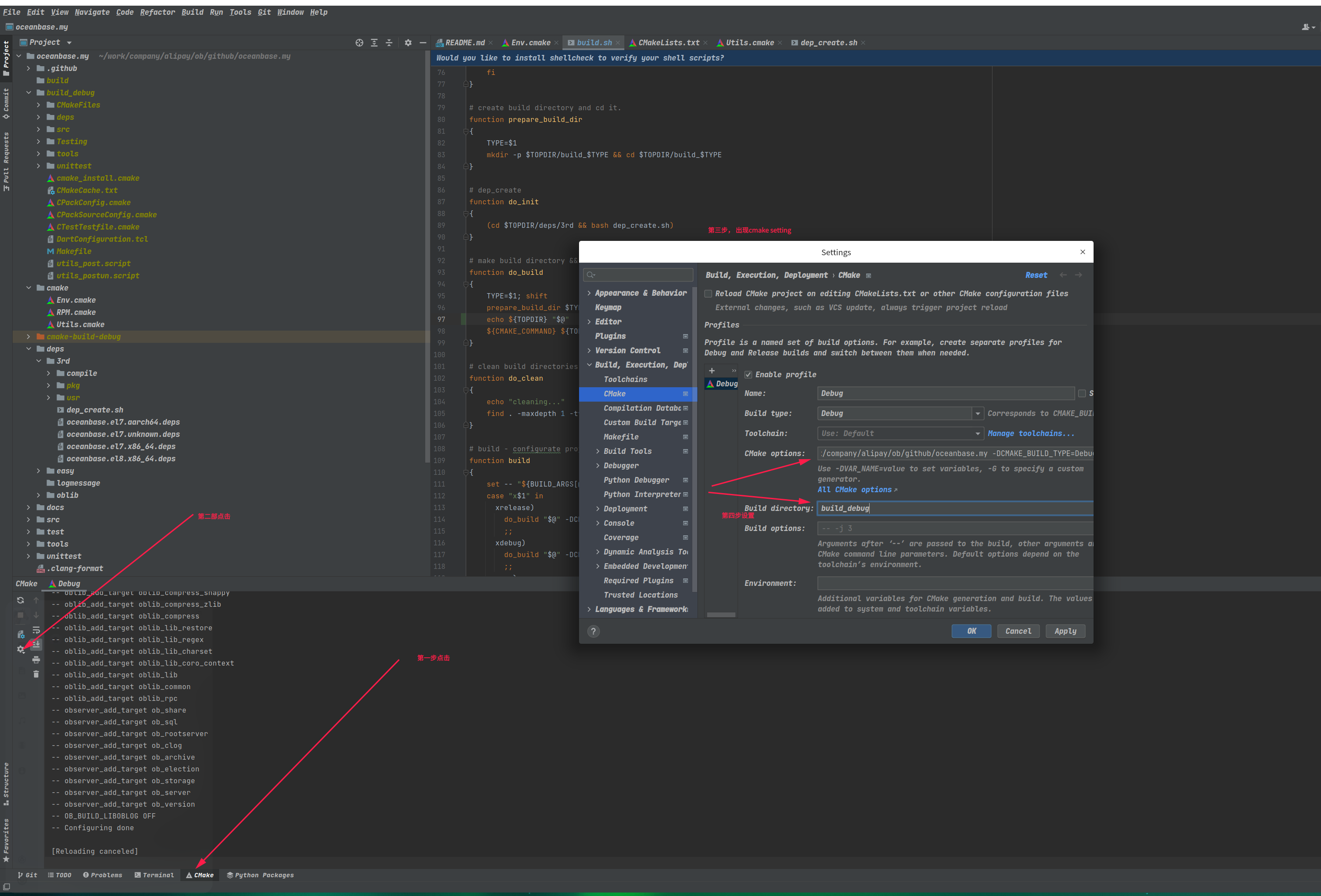

详情步骤参考图片所示， 需要说明的是，

"Build Directory" 需要设置为“build_debug”
"CMake options" 需要设置为“${OB_SRC_DIR} -DCMAKE_BUILD_TYPE=Debug”, 其中${OB_SRC_DIR} 需要修改为真实的目录全路径

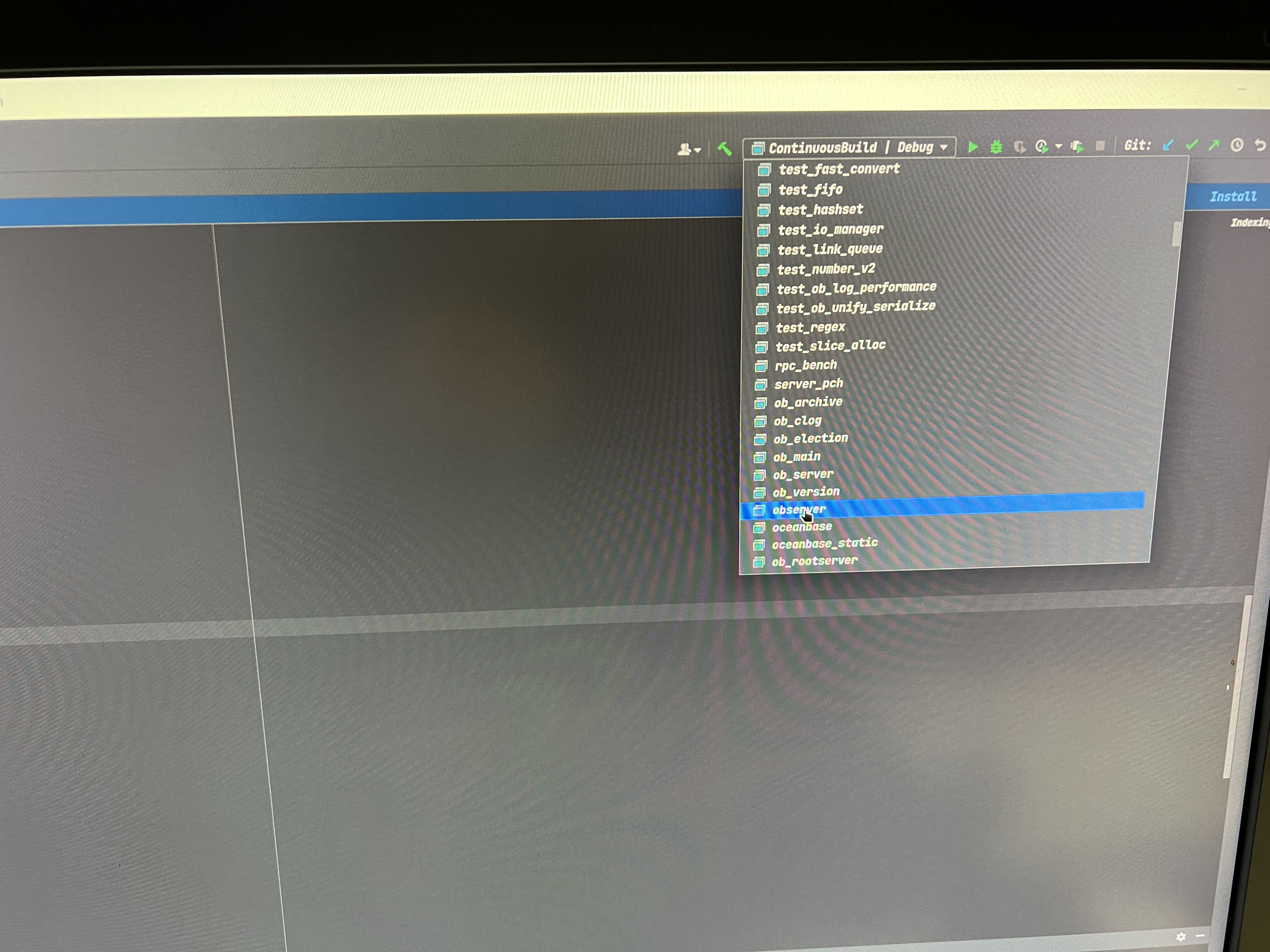

3. 等待几分钟生成cmake 生成结束后， 点击菜单“Run” –》 “Edit configurations”, 也可以类似下面图片， 进行选择编译目标observer

4. 点击菜单“Build” –》 “Build observer”， 编译observer

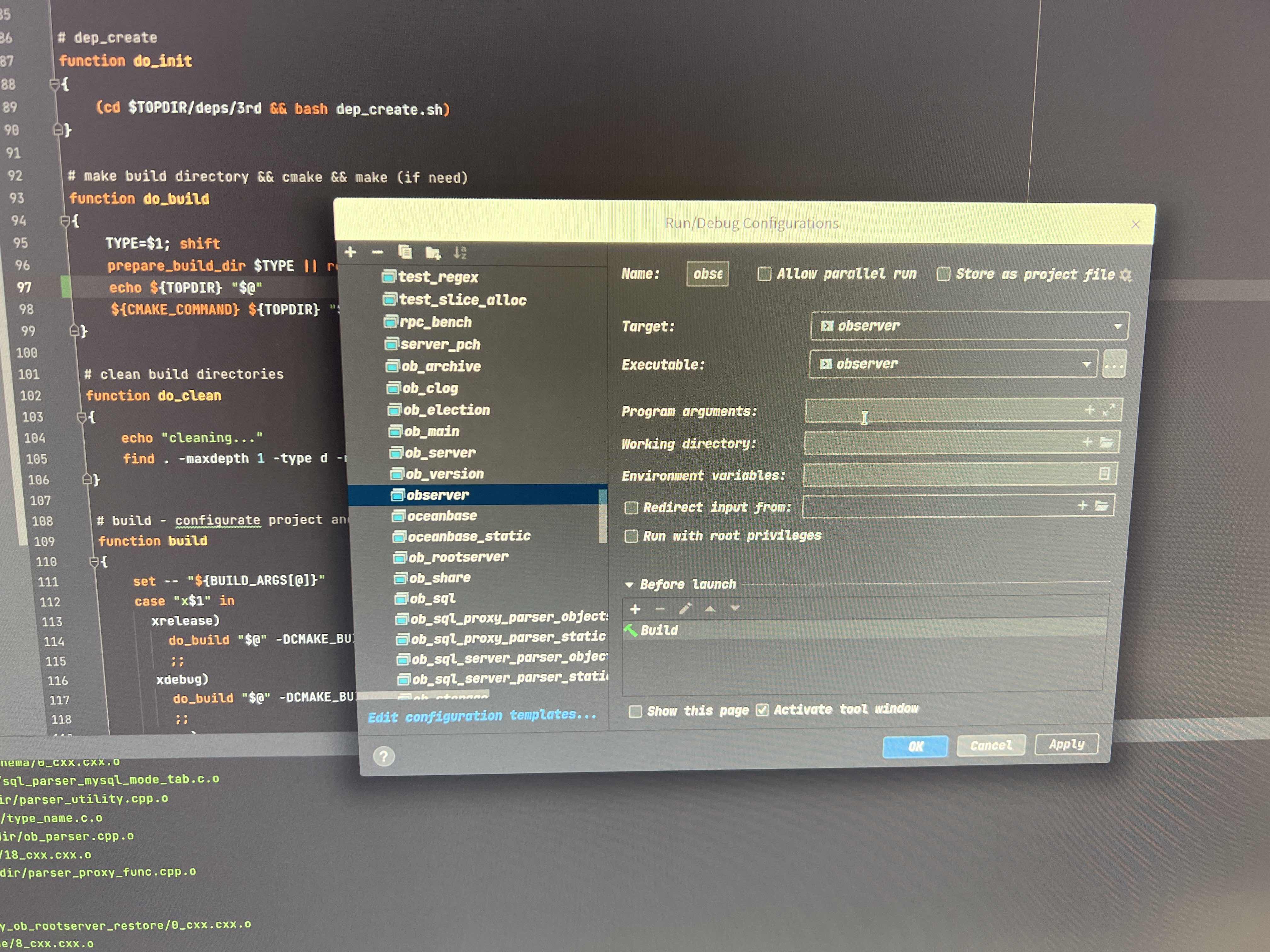

5. 修改启动参数， 点击菜单“Run” –》 “Edit configurations”， 出现界面后

在我的机器上”Program Arguements” 为

-r ${ip}:2882:2881 -o __min_full_resource_pool_memory=268435456,enable_syslog_recycle=True,enable_syslog_wf=True,    max_syslog_file_count=4,memory_limit=8G,system_memory=4G,cpu_count=16,datafile_size=44G,clog_disk_utilization_threshold=95,clog_disk_usage_limit_percentage=98 -z zone1 -p 2881 -P 2882 -n obcluster -c 1 -d ${data_dir} -i ${devname} -l INFO

${ip} : 为本机ip

${data_dir}: 为数据目录

${devname}： 为ip 所对应的网卡名称， 通常为eth0 或lo

在“Woring Directory”必须为${OB_SRC_DIR}

6. 打开文件src/observer/main.cpp, 在main 函数下断点

7. 启动debug， 点击菜单”Run” –> “Debug Observer”
